Геопхоне Магнет

Геопхоне Магнет

Потражња за тачношћу и квалитетом прикупљања сеизмичких података расте како технологија геофизичких истраживања напредује. Широкопојасни, високо верни, висок однос сигнал-шум и високи динамички подаци су потребни за идентификацију литологије, флуида и напучених резервоара, што побољшава локацију резервоара, карактеристике, повезаност и, на крају, опоравак нафте. Геофон је професионални сензор који претвара површинске механичке вибрације у електрични сигнал, или електромеханички претварач који претвара механичку енергију у електричну енергију. То је критична компонента читавог процеса прикупљања сеизмичких података. Према принципима рада, геофони се класификују на електромагнетне индукције, пиезоелектричне керамике, МЕМС и оптичка влакна. Најчешћи тип је електрична индукција, а геофон са покретним калемом је најрепрезентативнији.

Основна структура и принцип рада

Геофони су класификовани у два типа: вибрациони системи и системи магнетних кола. Шкољка је направљена од меког гвожђа у облику цилиндра, а у средњем делу се налази систем магнетног кола. Систем магнетног кола се састоји од магнета и две полне ципеле које су причвршћене за шкољку. Простор између меког гвозденог омотача и геофонског магнета заузима вибрациони систем, који се састоји од завојнице, носача завојнице и опруга, које заједно чине тело за искакање. Уметните геофон вертикално у површину и геофон ће се спојити са земљом преко репног конуса шкољке. Површинске вибрације ће изазвати релативно кретање између тела за искакање и шкољке, што ће резултирати релативним кретањем завојнице у магнетном пољу и сигналом излазне струје који одговара периоду вибрације. Структура подземних слојева биће назначена након обраде сигнала.

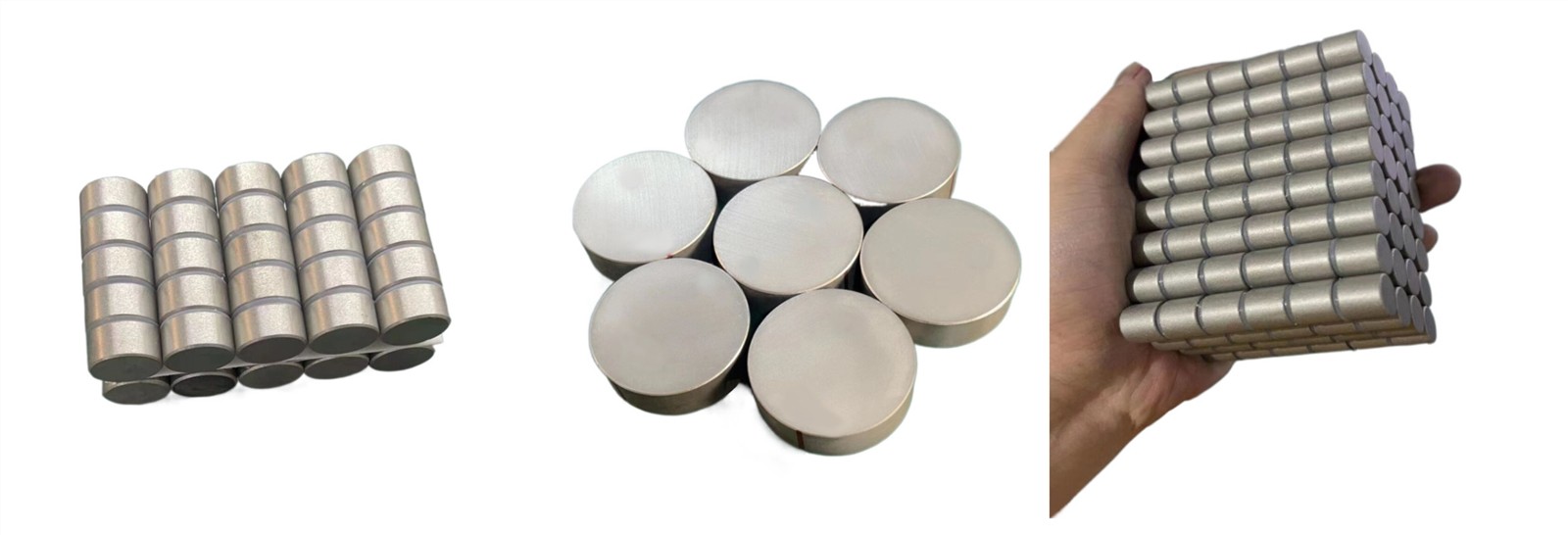

О геофонском магнету

Магнет геофона, као основна компонента производа, не утиче само на главне индексе и параметре геофона, већ и на његову цену. Различити типови трајних магнета ће обезбедити различите карактеристике геофона. Само параметри магнета одређују флукс ваздушног распора. Магнетни ефекат, температура, електромагнетне сметње и вибрације ће утицати на флукс ваздушног јаза, узрокујући промену параметара геофона. Иако су АлНиЦо магнети, магнети од синтерованог самаријум кобалта и магнети од синтерованог неодимијума коришћени у геофонима, ливени АлНиЦо магнети се и даље сматрају најбољим избором геофонских магнета због њихове високе тачности, стабилности и ниске цене. Такође треба напоменути да ови магнети имају веома малу толеранцију димензија.
