Електронски баланс магнет

Електронски баланс

Електронска вага је веома прецизан уређај за мерење масе, који се широко користи у школама, лабораторијама и фабрикама због своје прецизности, брзог времена одзива, високе поузданости и лакоће рада. На његов развој значајно су утицали напретци сензорских, електронских и микрорачунарских технологија. Једна примена ливених Алницо магнета је њихова употреба у електромагнетном систему електронских вага.

Основни принцип

Рад електронске ваге заснива се на равнотежи између електромагнетне силе и гравитације. Његове главне компоненте укључују напајање, претварач равнотеже електромагнетне силе, фотоелектрични сензор, тастатуру, дисплеј и контролно коло.

У стању без оптерећења, претварач равнотеже електромагнетне силе остаје уравнотежен. Када се објекат постави на вагу, положај покретне завојнице се помера, мењајући интензитет светлости који детектује фотоосетљиви елемент. Ова промена утиче на излазну струју, коју обрађује микропроцесор. Микропроцесор подешава струју у покретној завојници, враћајући претварач у првобитни положај. Истовремено, микропроцесор претвара тренутну варијацију у дигитални сигнал, брзо приказујући масу објекта.

Електромагнетна сила ФФФ коју генерише покретни калем једнака је гравитационој сили објекта, која се може изразити као:

где је ммм маса објекта, а ггг је убрзање услед гравитације. Једначина силе такође укључује магнетну индукцију БББ, угао θ\тхетаθ између наелектрисаног проводника и магнетног поља и ефективну дужину ЛЛЛ и струју ИИИ покретног намотаја. Посебно, син⁡θ=1\син \тхета=1синθ=1, поједностављујући израз.

Извори грешке

Неколико фактора може довести до грешака у електронским билансима:

Варијације гравитационог убрзања:Разлике у локалном гравитационом убрзању могу утицати на мерења.

Промене температуре:Температурне флуктуације, узроковане условима околине или прегрејаним елементом прекомерне струје, могу утицати на перформансе. Претходно загревање баланса пре употребе омогућава магнету да постигне термичку равнотежу, смањујући грешке у вези са температуром.

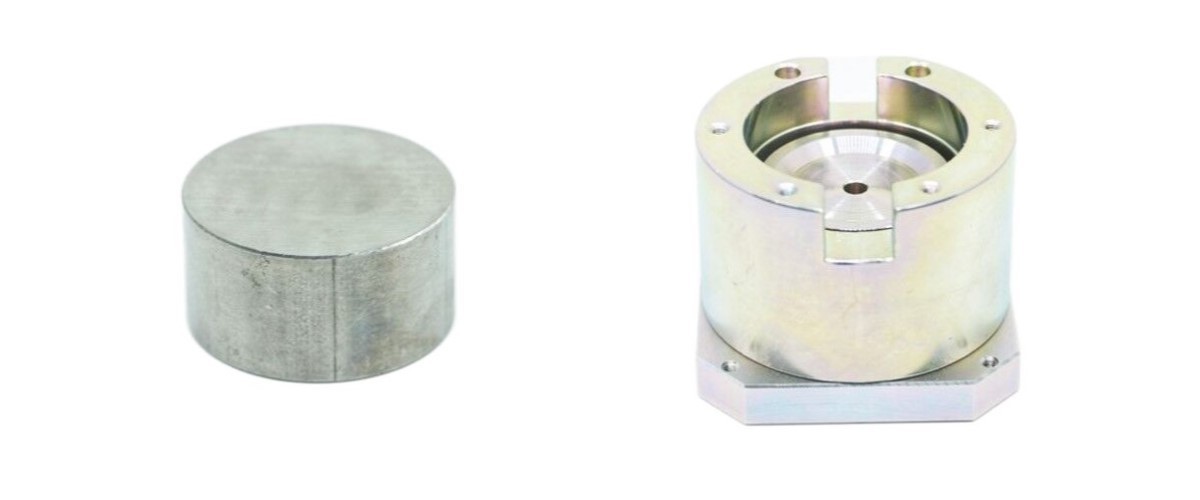

Електронски баланс магнети и склоп

Да би се минимизирале грешке изазване температуром, пожељни су магнети са нискотемпературним коефицијентом.Самаријум кобалт магнетинуде изузетну термичку стабилност и подржавају широк опсег мерења, али су скупи. У већини случајева,ливени магнети Алницосу оптималан избор за електронске ваге због своје исплативости и поузданих перформанси.
