Оптички изолатор магнет

Магнети за оптички изолатор

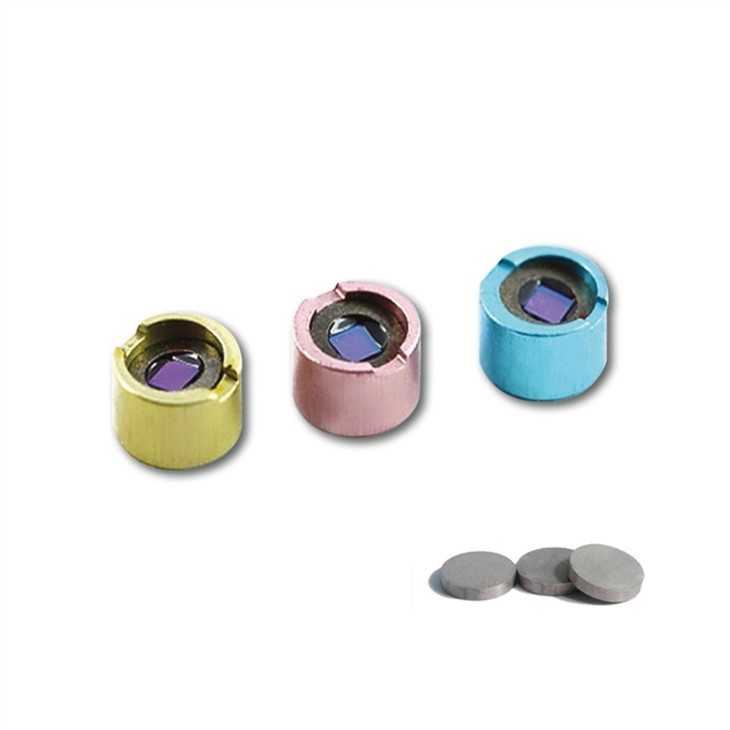

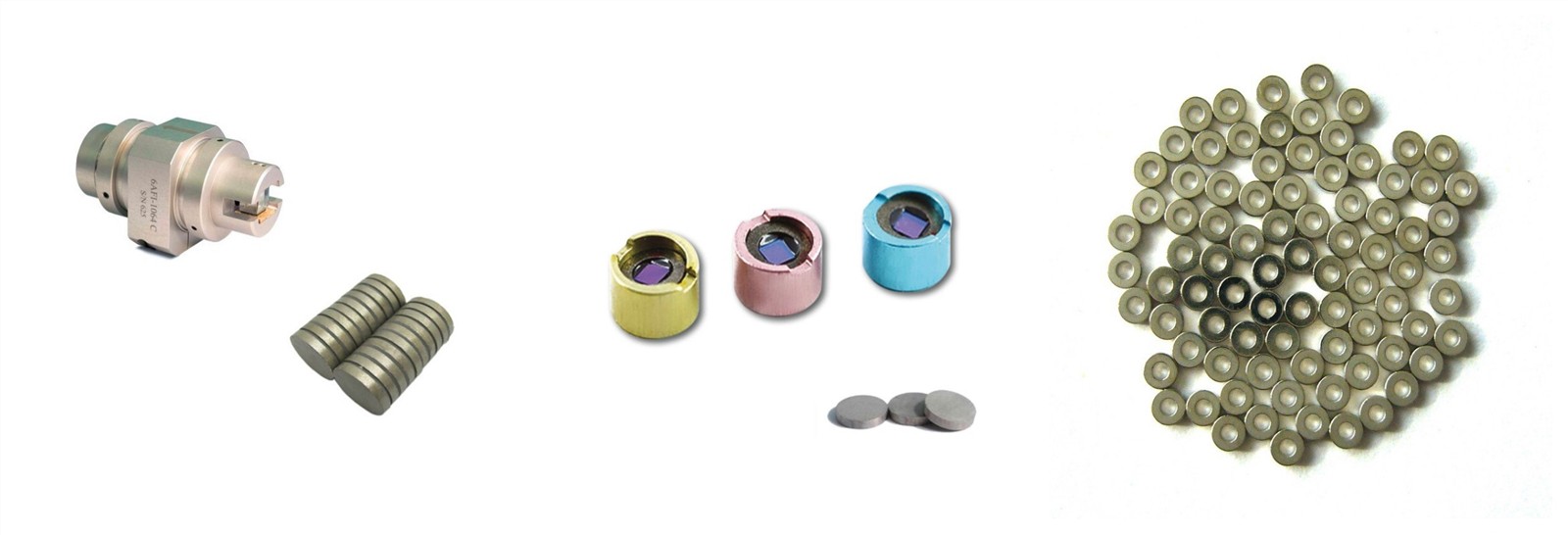

Оптички изолатор је оптичка компонента која омогућава пренос светлости само у једном правцу. Оптички изолатор се може користити да се избегне рефлектовање повратне информације светлости у оптички уређај, а широко се користи у оптичкој комуникацији и ласерској области. Оптички изолатор углавном користи Фарадејев ефекат магнето-оптичког кристала. Као суштински део оптичког изолатора, и магнети од синтерованог самаријум кобалта и магнети од синтерованог неодимијума могу послужити као магнети оптичког изолатора.

Шта је магнетно-оптички ефекат?

Магнето-оптички ефекат се односи на ефекте магнетног поља на интеракцију између материје и светлости. Електромагнетни талас ће генерисати бројне појаве када се преноси кроз медијум који је измењен присуством квазистатичког магнетног поља. Конвенционални магнетно-оптички ефекат укључује:

1.Фарадејев ефекат: може се применити на оптички изолатор и оптички циркулатор.

2.Керр ефекат: може се применити на затварач камере.

3. Зееманов ефекат: може се применити на мерење специфичног односа наелектрисања и масе и магнетног поља небеског тела.

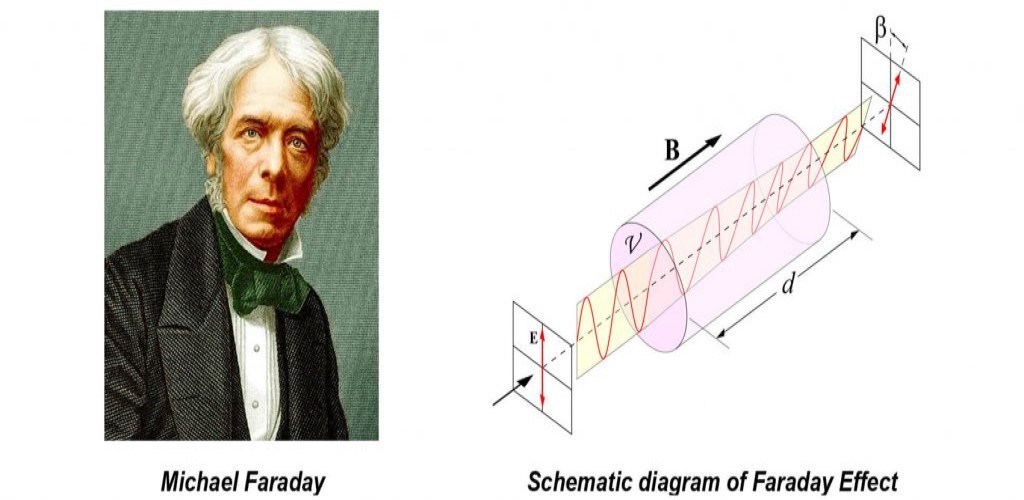

Шта је Фарадејев ефекат?

Фарадејев ефекат се односи на интеракцију између магнетног поља и оптичког таласа у медијуму. Поларизација поларизоване светлости биће промењена дејством магнетног поља. Фарадејев ефекат се широко користи у неколико мерних апарата, укључујући оптичку ротацију, амплитудну модулацију и даљинско испитивање магнетног поља.

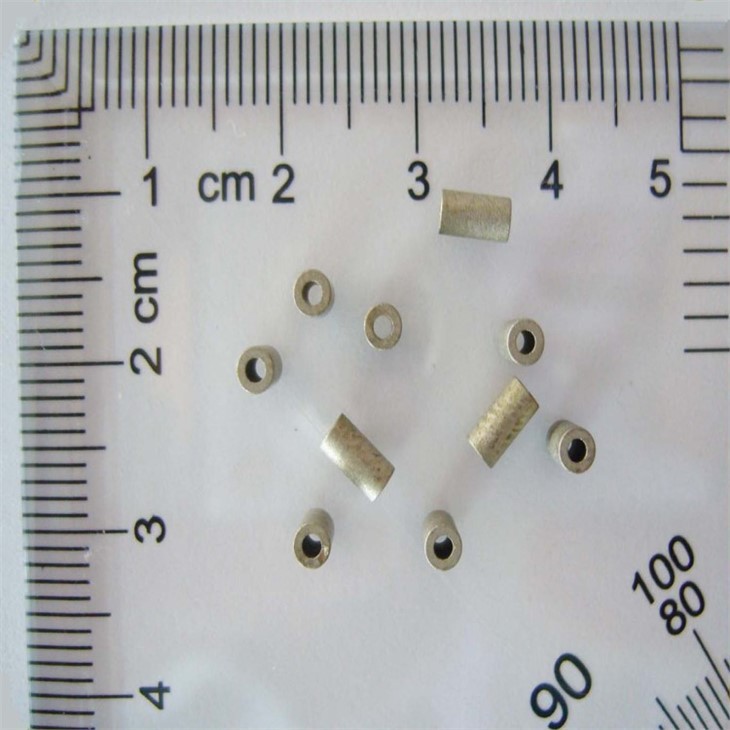

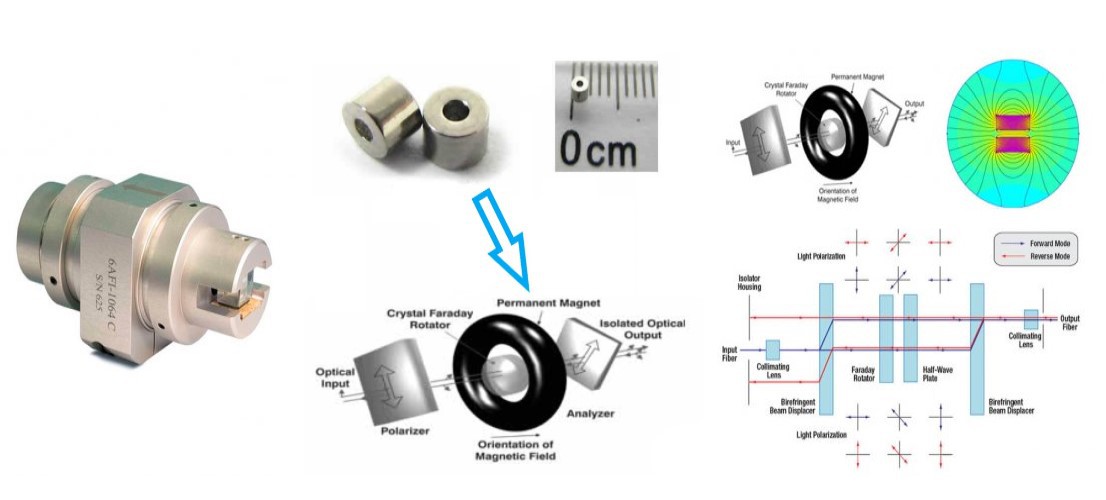

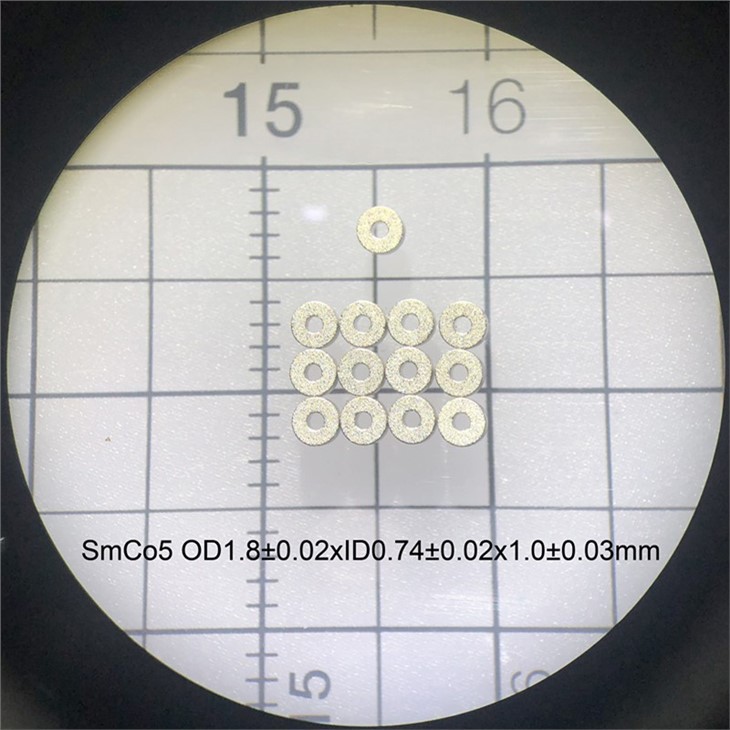

Принцип рада оптичког изолатора заснован је на нереципроцитету Фарадејеве ротације. Главна компонента оптичког изолатора је такозвани Фарадејев ротатор. Фарадејев ротатор се састоји од магнето-оптичког кристала тербијум галијум граната (ТГГ) и перманентног магнета високих перформанси. Магнето-оптички кристал треба да примени одговарајуће магнетно поље које захтева да перманентни магнет обезбеђује довољно магнетног поља у простору магнето-оптичког кристала. Микро самаријум кобалт магнети су главни избор у овој апликацији.
