Ултра високотемпературни СмЦо магнет

Истраживачка тачка магнета од самаријум кобалта укључује СмЦо магнет високих перформанси, СмЦо магнет са компензацијом температуре и СмЦо магнет ултра високе температуре. Примарна разлика између ултра високе температуре СмЦо магнета и конвенционалног См(Цо, Цу, Фе, Зр)_zмагнети је садржај самаријума, кобалта и гвожђа. Тхе_Хцјвредност конвенционалног См(Цо, Цу, Фе, Зр)_zмагнети су релативно високи, а затим коерцитивност брзо опада са повећањем температуре и максималне радне температуре Т_wје само 300 степени Целзијуса. Док су ултра високотемпературни СмЦо магнети врста трајног магнета са релативно ниским температурним коефицијентом унутрашње коерцитивности_Хцј. Развија се подешавањем састава и параметара процеса конвенционалних См(Цо, Цу, Фе, Зр)_zмагнети.

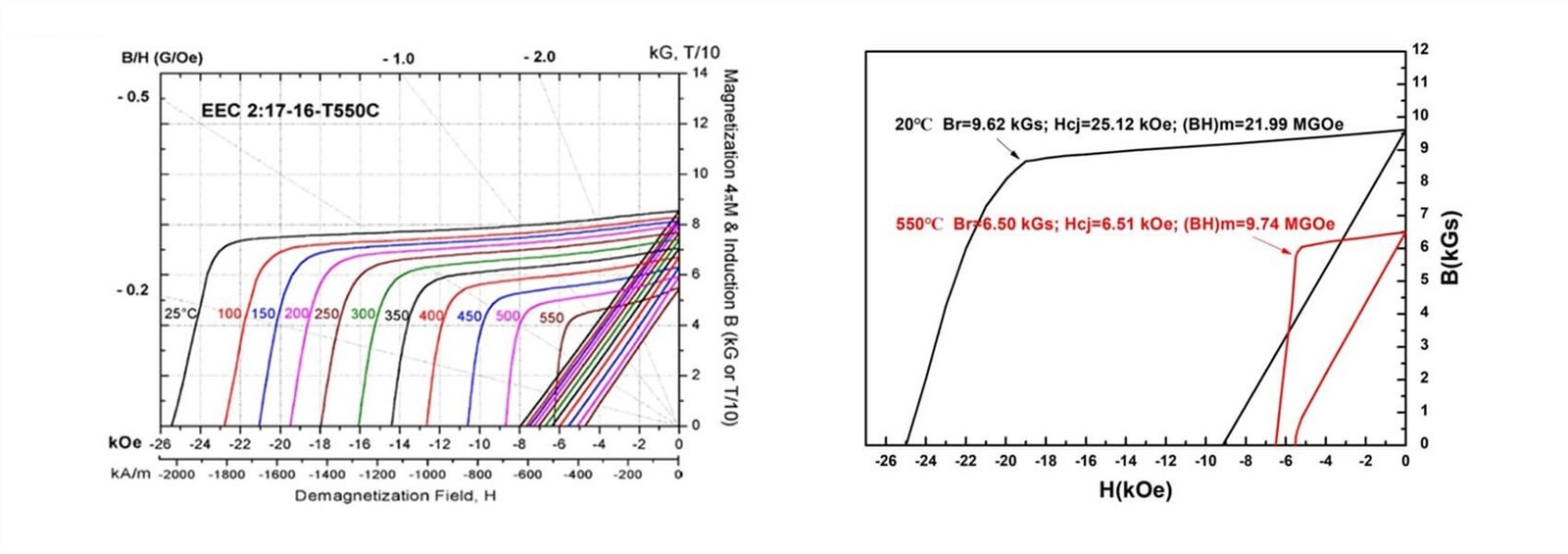

Термичка стабилност трајних магнета у суштини садржи двоструке дефиниције. Први је температурни коефицијент реманенције_Бртреба да има довољно ниску апсолутну вредност, тада се магнетни флукс мало мења у опсегу од собне температуре и високе температуре. Друга дефиниција је да неповратни губитак флукса отвореног кола треба да буде довољно низак. Т_wје подређен другој дефиницији која захтева магнети имају довољно високу унутрашњу коерцитивност собне температуре Хцј и ниску_Хцј. Комбиновани ефекат ова два параметра може учинити да Хцј одржава вишу вредност под високом температуром и тако избегне појаву тачке колена у другом квадранту. Линеарна БХ крива у другом квадранту је критична за све динамичке апликације, посебно за моторе. Многе студије су показале да се апсолутна вредност смањује_Хцјможе побољшати Т_wефикасно у поређењу са побољшањем собне температуре Хцј када је састав у основи одређен. Студије су такође показале_Хцјсе односи на димензију ћелијске структуре у См₂(Цу, Цу, Фе, Зр)₁₇. Тхе_Хцјвредност се смањује са смањењем димензије ћелијске структуре. Што је већи садржај самаријума и кобалта, то је више См(Цо, Цу)₅ћелијске граничне фазе, што је корисно за формирање фине ћелијске структуре и смањење температурног коефицијента унутрашње коерцитивности. За ултра високотемпературни СмЦо магнет, БХ криве у целом температурном опсегу од 25 до 550 степени Целзијуса су приказане као линија без тачке колена. СДМ је већ овладао масовном производњом ултра високотемпературног СмЦо магнета оптимизацијом вишестепеног процеса топлотне обраде и изградњом оптималне ћелијске структуре.
