Магнет за мотор без четкица са трајним магнетом

Неко представљање мотора без четкица са трајним магнетом

Шта је мотор са трајним магнетом без четкица?

Мотор без четкица је типичан мехатронички производ, који се састоји од тела мотора и драјвера. Пошто једносмерни мотор без четкица ради у режиму самоконтроле, неће додати почетни намотај на ротор као што је синхрони мотор покренут под великим оптерећењем под регулацијом брзине променљиве фреквенције, нити ће производити осцилације и ван корака када оптерећење се нагло мења. Трајни магнети малих и средњих-мотора једносмерне струје без четкица сада углавном користе ретке земље неодимијум гвожђе бор (Нд-Фе-Б) материјале са високим нивоом магнетне енергије. Због тога је запремина мотора без четкица са сталним магнетом ретких земаља један број оквира мања од запремине трофазног асинхроног мотора са истим капацитетом.

Захтеви мотора без четкица за магнет

Трајни магнети се користе у ротору мотора без четкица, који су углавном неодимијумски магнетни блокови и неодимијумске магнетне плочице. Тхестатор је побудни калем, али структура сталног магнета изнутра је такође другачија, која се често дели на тип површинске монтаже и тип за уградњу.

разлика је:

Индуктори са директном квадратурном осе за површинску монтажу Лд и Лк су исти, са великим ваздушним зазором, малом способношћу магнетног слабљења и способношћу експанзије ограничене брзине.

Embedded AC-DC axis inductance: Lq >Лд, мали ваздушни зазор и добра способност магнетног слабљења.

Захтеви за перформансе магнета мотора без четкица

Мотор без четкица углавном користи-реткоземни неодимијум магнет високих перформанси, јер је снага мотора уско повезана са перформансама магнета. Може се разумети да запремина и степен неодимијумског магнета одређују максималну снагу мотора.

Захтеви за магнетни облик мотора без четкица

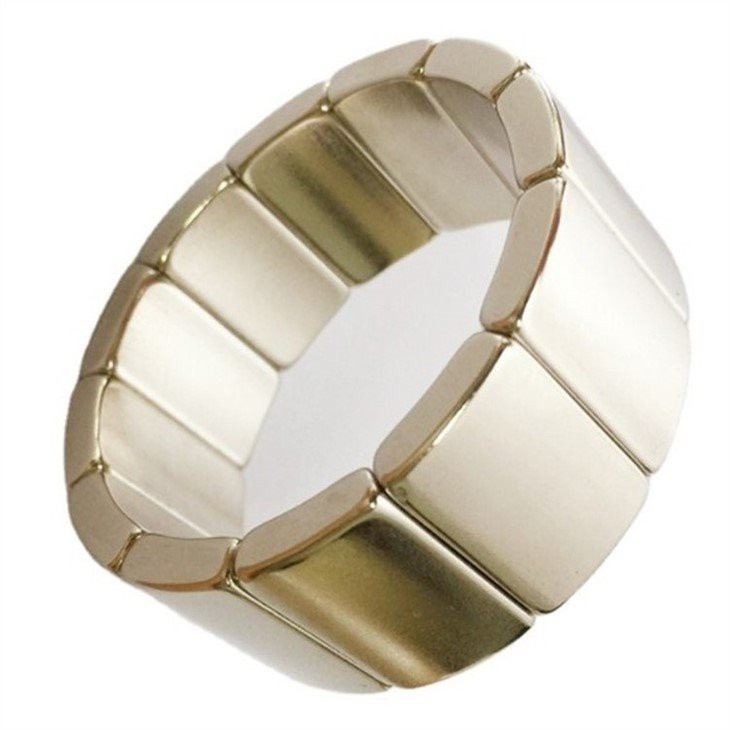

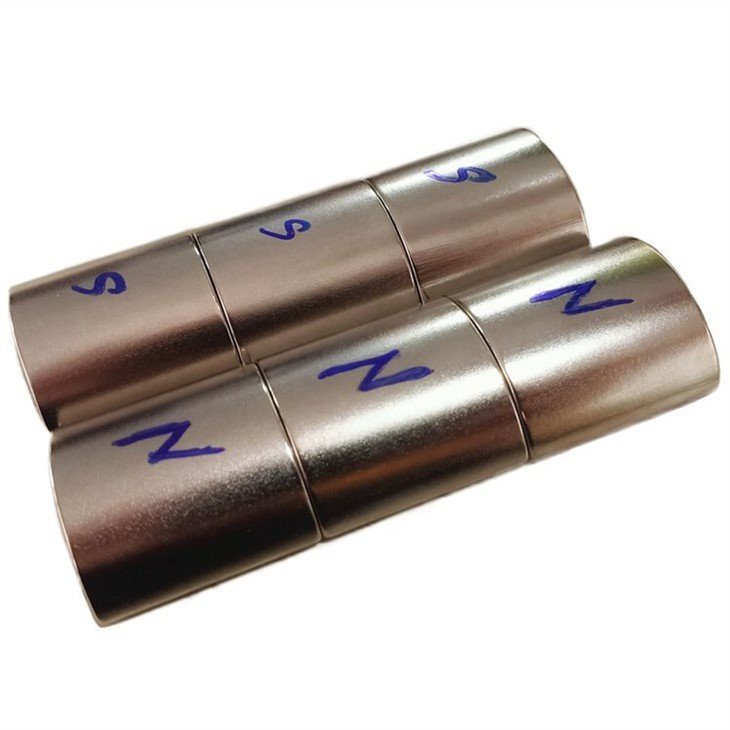

Облик магнета мотора без четкица углавном укључује квадратни магнет, магнет за плочице (лучни), магнет за прстен и магнет за хлеб.

Предности квадратног магнета: једноставна обрада и релативно јефтина цена

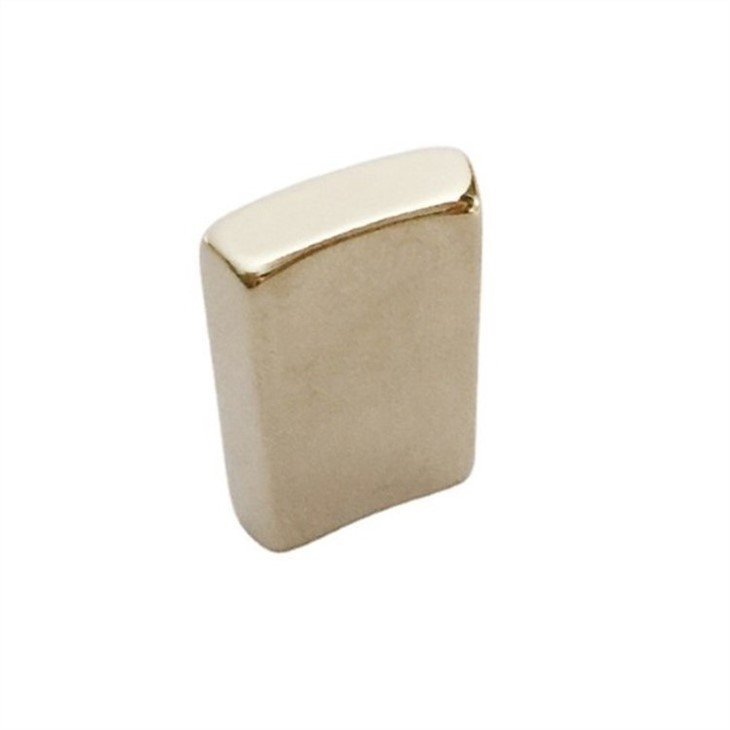

Предности магнета за плочице/лучни: лук може осигурати да је ваздушни размак између магнета и силиконског челичног лима конзистентан, и супериорнији је од квадратног магнета по снази и ефикасности.

Предности магнета у облику хлеба: према професионалцима, сматрају да ова врста магнета има бољи ефекат од електролучног магнета.

Предности прстенастог магнета: згодна инсталација, супериорне перформансе, врхунски{0}}прстен за општу употребу.

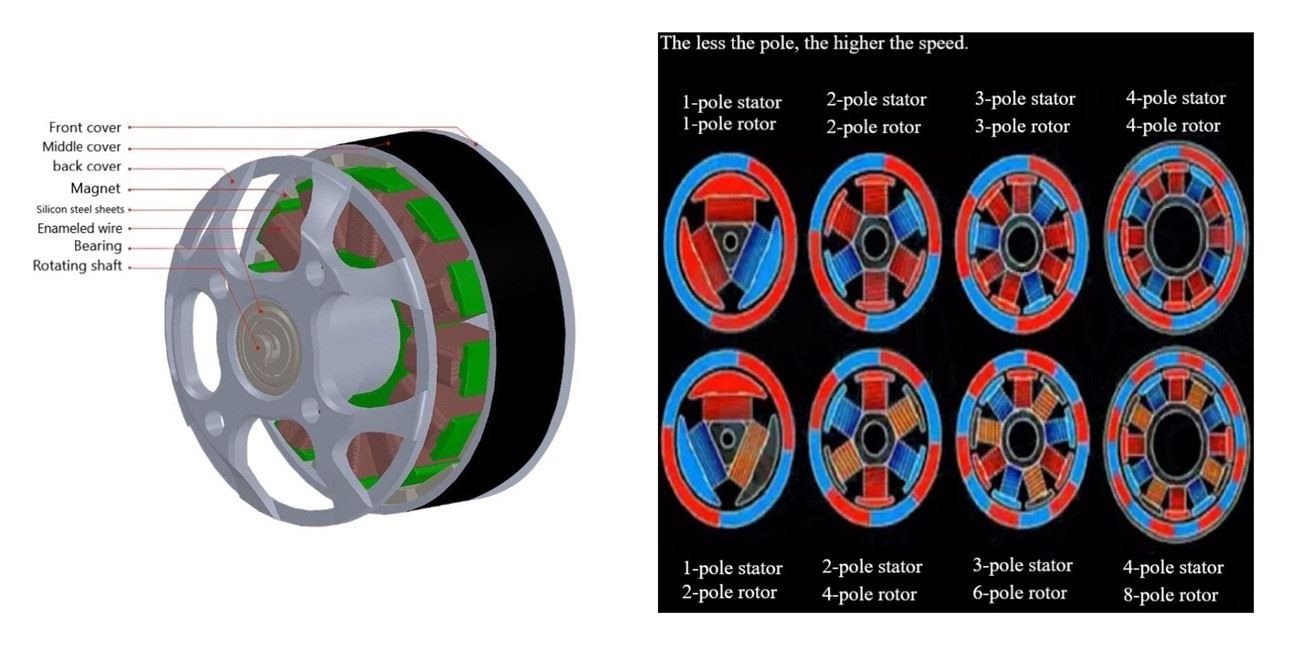

Захтеви за број магнетних полова мотора без четкица

Што је стуб мањи, то је већа брзина. Као што је приказано на горњој слици.
