Неодимијумски упуштени магнет

Неодимијумски упуштени магнет

Неодимијумски магнети, познатији као НдФеБ магнети, су врста перманентног магнета ретких земаља високих перформанси који је направљен од легуре неодимијума, бора и гвожђа. Синтеровани неодимијумски магнет је доступан у широком распону облика и димензија. Неодимијумски упуштени магнет је функционални тип магнетног прстена са једном крајњом површином која је приказана као стандардни прстен, али друга крајња површина има упуштену рупу. Обично се мери спољним пречником, пречником рупе, главним пречником, дубином и углом. Угао је углавном 90 степени. Његова упуштена рупа пружа згодан начин да се магнети фиксирају и на магнетну и на немагнетну површину помоћу одговарајућег стандардног упуштеног завртња. Скоро у потпуности неодимијумски упуштени магнети су магнетизовани дуж своје аксијалне осе. Поред тога, упуштена рупа је такође доступна у неодимијумском блок магнету и неодимијумском лучном магнету.

Неодимијумски магнети за упуштање се обично користе заједно са завртњима. Магнети за упуштање су подељени на једну рупу и више рупа, а њихови облици се такође могу поделити на кружне магнете за упуштање, квадратне магнете за упуштање и магнете за упуштање плочица (или магнете са рупама); Генерално, величина проврта је представљена великим словом Д, д1 представља пречник проврта, д2 представља отвор унутрашње рупе, а Х представља дебљину; Зашто се праве противпроврта? Пошто се користи заједно са завртњем, приликом уградње шрафа, с обзиром на лепоту и безбедност, и заштиту магнета од оштећења (јаки магнет није гвожђе, релативно крх и лако се ломи), дизајниран је у облику левка.

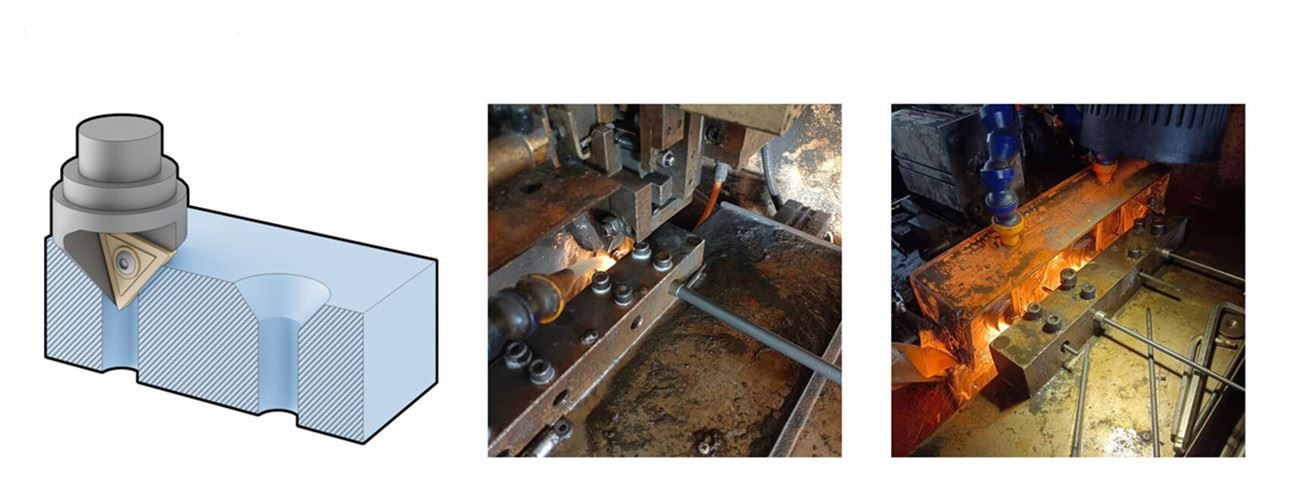

Процес обраде неодимијумског упуштеног магнета

Поред производа великих димензија са правилним облицима, синтеровани неодимијум магнет је тешко постићи тражени облик и димензије директно због техничких ограничења у процесу обликовања оријентације магнетног поља, стога је процес обраде синтерованог неодимијумског магнета увек неизбежан, посебно неодим упуштеног. Магнет. Као врста тврдог и ломљивог кермет материјала, синтеровани неодимијумски магнет је критикован због своје обрадивости, па се само сечење, брушење и бушење могу применити на процес обраде у традиционалној технологији обраде. Процес обраде рупа укључује и пролазну и упуштену рупу. Упуштену рупу треба обрадити на основу отвора. Да би се обезбедила концентричност између пролазне рупе и упуштене рупе, радни комад мора бити прецизно фиксиран током процеса обраде упуштене рупе.

Типична доступна димензија и класа Хонгиу Магнетиц Цоунтерсунк
