Магнет сензора протока воде

Неки увод о магнету сензора протока воде

Сензор протока воде је врста инструмента за индукцију протока воде који даје импулсни, струјни или напонски сигнал кроз индукцију у проток воде. Излазни сигнал има одређену линеарну пропорционалност протоку воде, па се може послужити за управљање контролом воде и прорачуном протока у зависности од релевантне формуле разговора и криве поређења. Заправо, као основна компонента сензора протока воде, магнет сензора протока воде је дуго био типична примена неодимијумског магнета убризганог или ињекционог феритног магнета.

Основни принцип сензора протока воде

Сензор протока воде се углавном састоји од бакарног тела вентила, склопа ротора протока воде, система за стабилан проток и компоненте хале. Сензор протока воде се обично монтира на улазу грејача за мерење протока, а склоп магнетног ротора се ротира када вода протиче кроз њега. Излаз Холове компоненте и повратна спрега одговара импулсном сигналу регулатору, затим контролер подешава струју пропорционалног вентила, а тиме и употребу гаса у складу са брзином протока.

Поређење између вентила диференцијалног притиска воде и ваздушне везе и сензора протока воде

Вентил за повезивање воденог гаса диференцијалног притиска је механички, са сложеном структуром и великом запремином, али је контролни круг једноставан; Сензор протока воде је електрични, релативно једноставне структуре и мале запремине, али је контролно коло сложено.

Што је још важније, први има висок почетни притисак воде и велики отпор система пловних путева, тако да није погодан за употребу у бојлерима великог капацитета изнад 10Л/мин; Овај други има низак почетни притисак воде и низак отпор система пловних путева. Широко се користи у бојлерима великог капацитета изнад 10Л / мин.

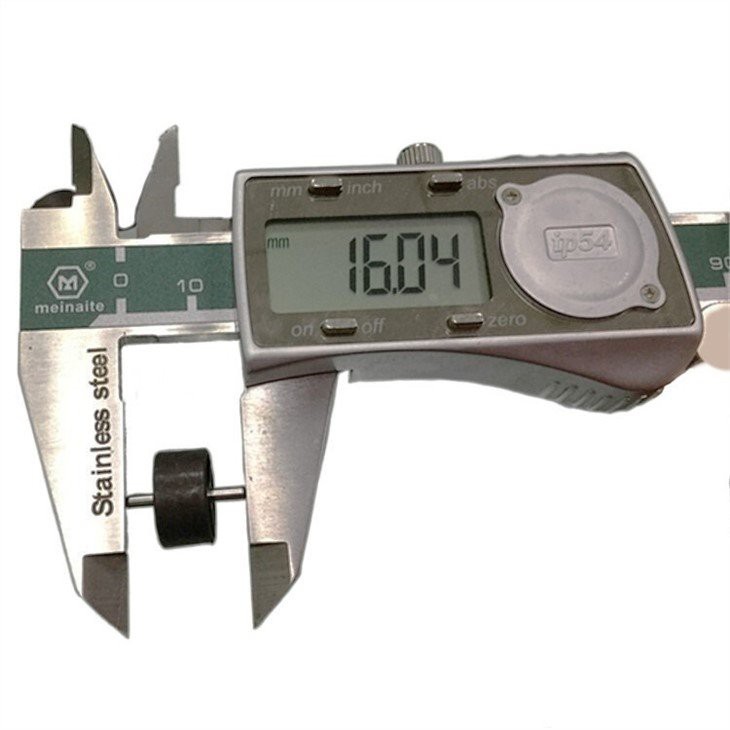

О магнету сензора протока воде

Склоп ротора за проток воде углавном се састоји од кућишта турбинског прекидача, магнетног ротора и кочионог прстена. Магнет сензора протока воде је у суштини магнет сензора са Холовим ефектом. Холова компонента ће водити када различити магнетни полови буду усмерени према њој, а затим ће се једном прекинути.
