Магнет микро генератора

Увод у микро генератор

Микро генератори се користе у многим аспектима. У многим механичким уређајима постоје микро генератори, који могу произвести електричну енергију када је то потребно. Микро генератор може добро пренети електричну енергију и покренути машину. На отвореном, хотелима, школама и другим великим предузећима потребан је овакав микро генератор за хитне потребе.

Структура микрогенератора са перманентним магнетом:

Микро генератори се обично састоје од статора, ротора, завршног поклопца, лежаја и других компоненти.

Статор се састоји од језгра статора, намотаја омотаног жицом, базе и других структурних делова који фиксирају ове делове.

Ротор се састоји од намотаја језгра ротора (или магнетног пола, магнетне пригушнице), причврсног прстена, централног прстена, клизног прстена, вентилатора, ротирајућег вратила и других компоненти.

Статор и ротор генератора су повезани и састављени помоћу лежаја и крајњег поклопца, тако да ротор може да се ротира у статору и пресече магнетну линију силе, тако да генерише индуковани потенцијал, који се изводи кроз терминал за ожичење и спојен на коло за генерисање струје.

Принцип рада микрогенератора са перманентним магнетом:

У прорезу језгра статора микро генератора налазе се АБЦ трофазни намотаји са једнаким завојима. Такође постоје калемови са Н полом и С полом на прорезу језгра ротора. Када је спољна једносмерна струја повезана са калемом ротора преко четке и клизног прстена, магнетна линија силе ће се генерисати на калему ротора. Правац магнетне линије сила је од Н пола до С пола. Када ротор генератора покреће ротор парне турбине да се окреће при 3600 о/мин, еквивалентно је да се линија магнетног поља ротора такође ротира овом брзином. Овај процес се прекида помоћу завојнице статора, која генерише индуковану електромоторну силу (индуковани напон) у намотају статора, а генератор је повезан са оптерећењем на спољној линији за производњу енергије. Ово је основни принцип.

Предности микрогенератора са перманентним магнетом:

1. Једноставна структура и јака поузданост. Микрогенератор са перманентним магнетом има предности мале запремине, високе специфичне снаге и погодне употребе. Цела машина има једноставну структуру и ниску стопу кварова, тако да има добре перформансе и високу поузданост.

2. Висока ефикасност и уштеда енергије. Може се остварити штедљив и стабилан рад минијатурног генератора перманентних магнета.

3. Има високу тачност стабилизације напона и може добро заштитити батерију. Микрогенератор са перманентним магнетом неће производити електричне варнице током рада, што може ефикасно побољшати перформансе услуге и избећи утицај прекомерног пуњења.

4. Цео микрогенератор са перманентним магнетом има високе перформансе трошкова и задовољава производне потребе савремених предузећа.

О микро генератору Магнет

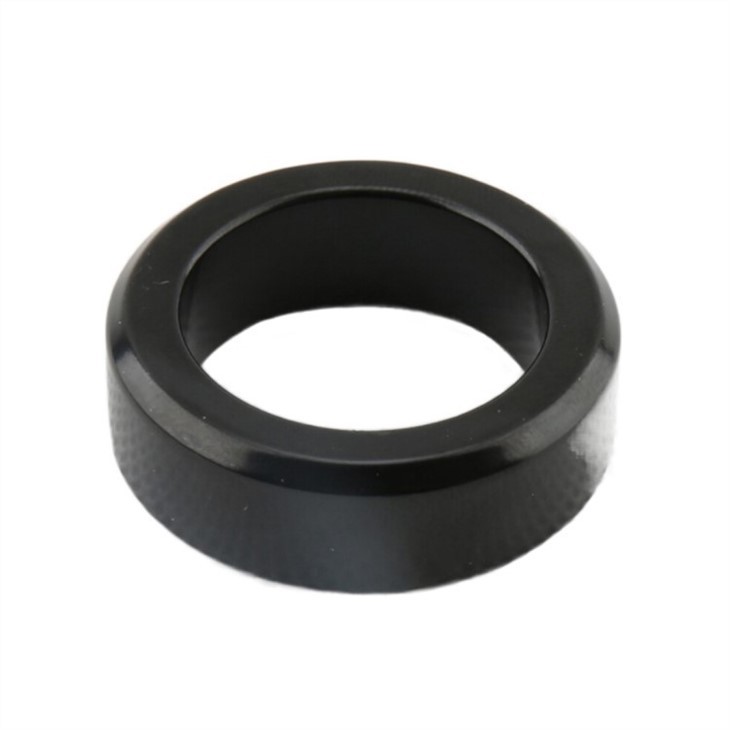

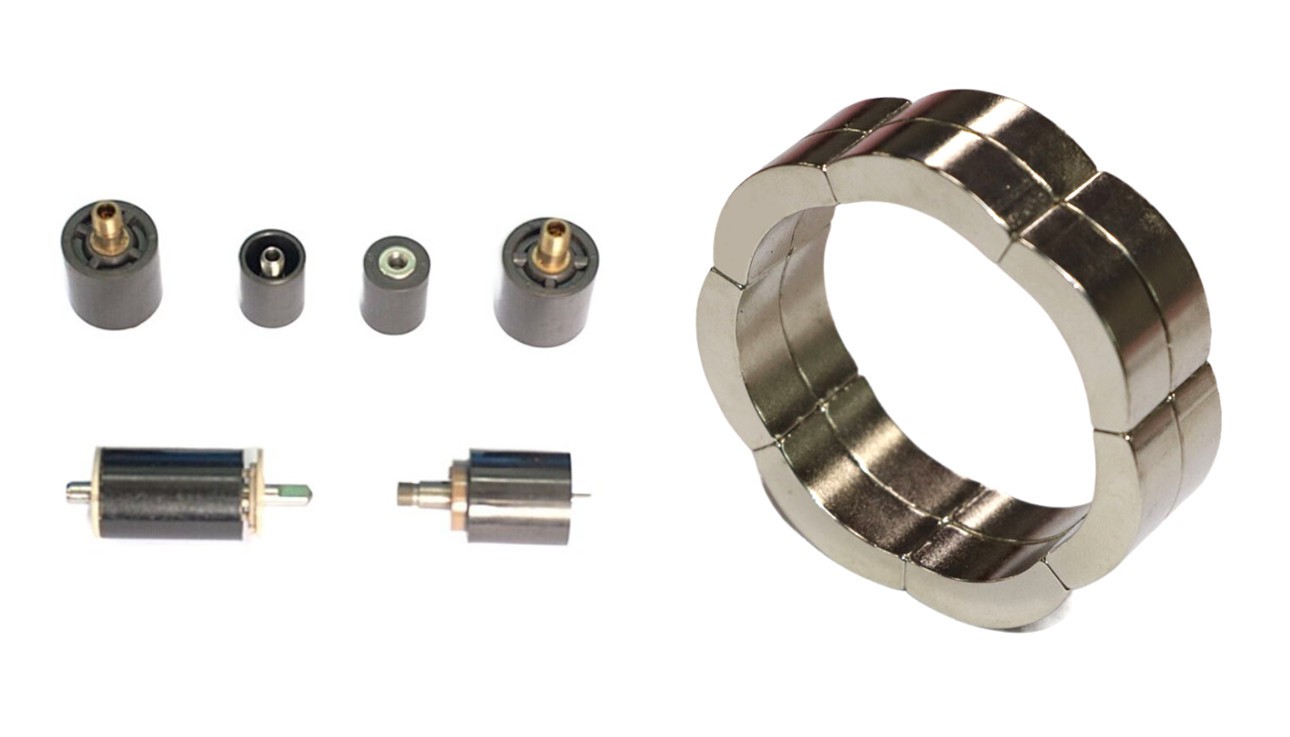

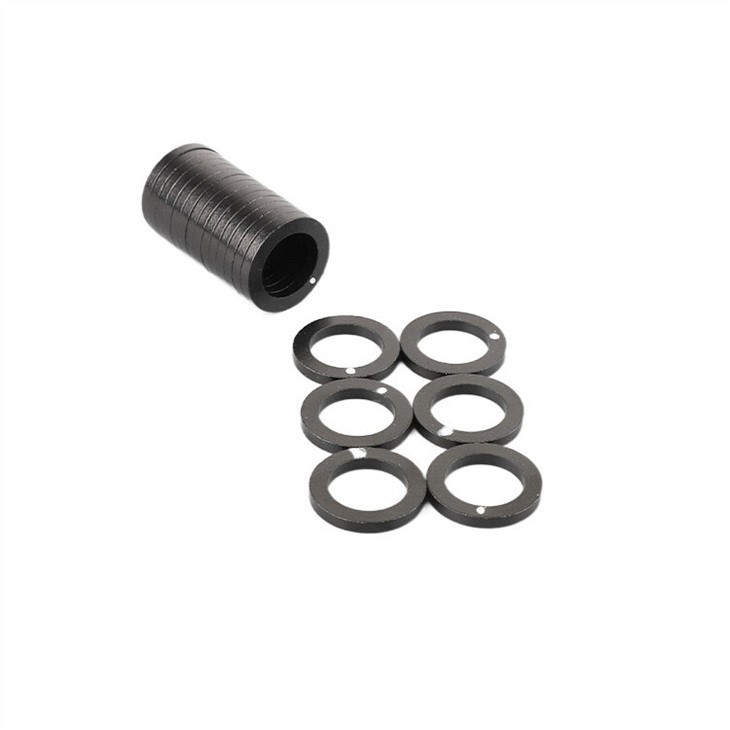

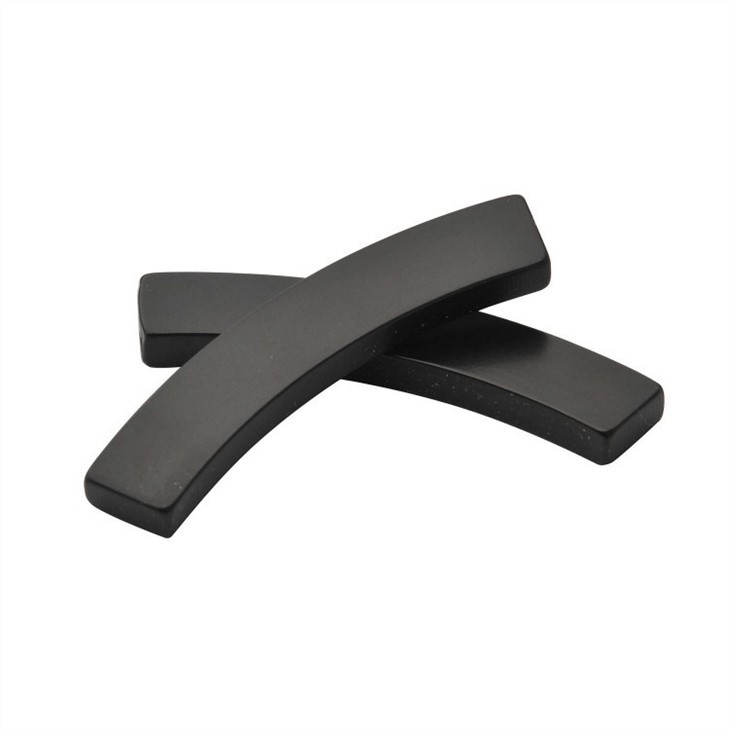

Микрогенератор са трајним магнетом углавном користи више феритних материјала него неодимијумски магнет (Нд-Фе-Б). Феритни материјали углавном укључују феритне магнетне плочице, бризгани феритни магнет и феритни вишеполни ротор; Неодимијумски материјали укључују неодимијумске љуспице, магнетне прстенове и тако даље.

1. Самаријум кобалт има високу температурну отпорност (400 степени), сјајну металну боју и релативно високу цену. Узимајући свеобухватно, самаријум кобалт се ретко користи у микро генераторима.

2. Цена трајног ферита је веома ниска, а отпорност ротора на кисеоник може се постићи због високотемпературног синтеровања трајног ферита.

3. Неодимијумски магнет има предности мале величине, мале тежине, високог односа инерције обртног момента, високог одзива серво система, високог односа снаге и брзине / тежине, високог стартног момента и уштеде енергије. Облик је углавном плочица, прстен итд.

Нд-Фе-Б је такође подељен на синтеровани Нд-Фе-Б и везани Нд-Фе-Б, а многи купци бирају везане Нд-Фе-Б вишеполне прстенове.
