Затворена петља кроз коју се концентрише магнетни флукс назива се магнетно коло. Магнетни систем магнетног сепаратора треба да генерише магнетно поље одређене јачине и захтева да се највећи део магнетног флукса у магнетном пољу концентрише кроз простор за сортирање. Висина, ширина, полупречник и број полова магнетног система, разлика магнетног потенцијала између суседних магнетних полова, нагиб полова, однос ширине лица пола и ширине зазора полова, облик пола и лице пола, и растојање од лица пола до центра његовог распореда, растојање и тако даље имају велики утицај на карактеристике магнетног поља.

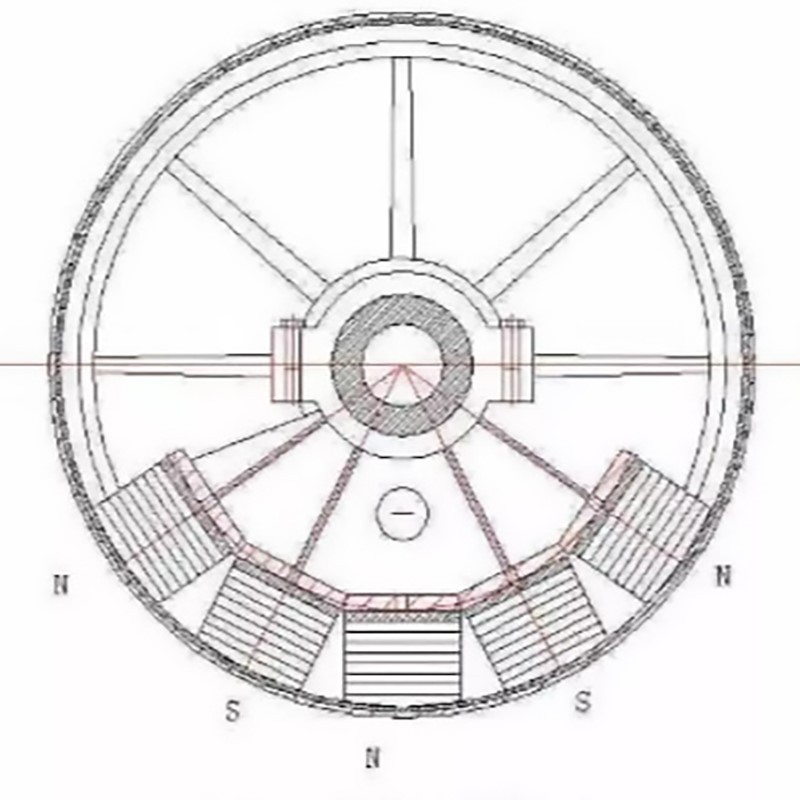

Као што је приказано на слици, магнетни сепаратор је узет као пример. Део магнетног кола усваја петополни магнетни систем. Сваки магнетни пол је направљен од феритних и НдФеБ трајних магнетних блокова, и причвршћен је на магнетну водећу плочу вијцима кроз централни отвор магнетног блока. Изнад, магнетна водећа плоча је причвршћена на осовину цилиндра кроз носач, магнетни систем је фиксиран, а цилиндар се може окретати. Поларитет магнетних полова је распоређен наизменично дуж обима, а поларитет је исти дуж аксијалног правца. Ваљак од немагнетног материјала од нерђајућег челика постављен је изван магнетног система. Немагнетни материјал се користи да спречи да линије магнетног поља уђу у зону селекције кроз цилиндар и формирају магнетни кратки спој са цилиндром. Делове резервоара у близини магнетног система такође треба направити од немагнетних материјала, а остатак од обичних челичних плоча или плоча од тврде пластике.

За сепаратор перманентног магнета, перманентни магнет је најважнија компонента, а квалитет трајног магнета одређује његове карактеристике перформанси. Трајни магнети магнетних сепаратора се углавном праве одређене величине (на пример, дужина × ширина × висина=85 × 65 × 21 мм), па се обично називају блокови трајних магнета или једноставно магнетни блокови. Материјали са трајним магнетом који се могу користити као магнетни систем магнетног сепаратора укључују ферит перманентног магнета, алницо, гвожђе хром кобалт и манган алуминијум гвожђе, материјале трајног магнета од самаријум кобалта и материјале перманентног магнета неодимијум гвожђе бор. Тренутно, главни материјали са трајним магнетима који се користе у домаћој опреми за магнетну сепарацију су углавном ферит перманентних магнета (стронцијум ферит, баријум ферит), а затим материјали са трајним магнетом НдФеБ.

У пројектовању магнетног система потребно је изабрати који материјал перманентног магнета користити према специфичним условима различитих аспеката. Фактори утицаја могу се сажети у следеће аспекте:

1. Јачина магнетног поља: У одређеном радном простору треба да се генерише константно магнетно поље. Јачина овог магнетног поља одређује какву врсту материјала трајног магнета треба користити. Магнетна својства НдФеБ трајних магнета су много већа од оних ферита.

2. Захтеви за стабилност магнетног поља, односно утицај и прилагодљивост материјала перманентног магнета на факторе средине као што су температура, влажност, вибрације и удари.

3. Механичка својства, као што су жилавост, флексибилност и чврстоћа на притисак магнета итд.

4. Фактор цене
